產品描述

5D 是一款D 類功放，該型號能夠在四個通道中靈活分配功率。採用數位訊號處理(DSP)融入適用於E-系列、xS-系列、xC-系列和T-系列小型音響的配置，以及均衡和延遲功能。提供線性設置，可將功放作為線性安裝功放使用。

此款擴大機擁有111 dB 的動態範圍（Dante 輸入，未加權），可用於驅動特定係列的d&b 音響，同時提供全面的管理和保護功能。

可使用5D 功率共享計算器，快速、方便地確定某個類比配置是否屬於5D 以及音響的性能限制範圍之內。每個通道驅動的最大音箱數量取決於它們的標稱阻抗。

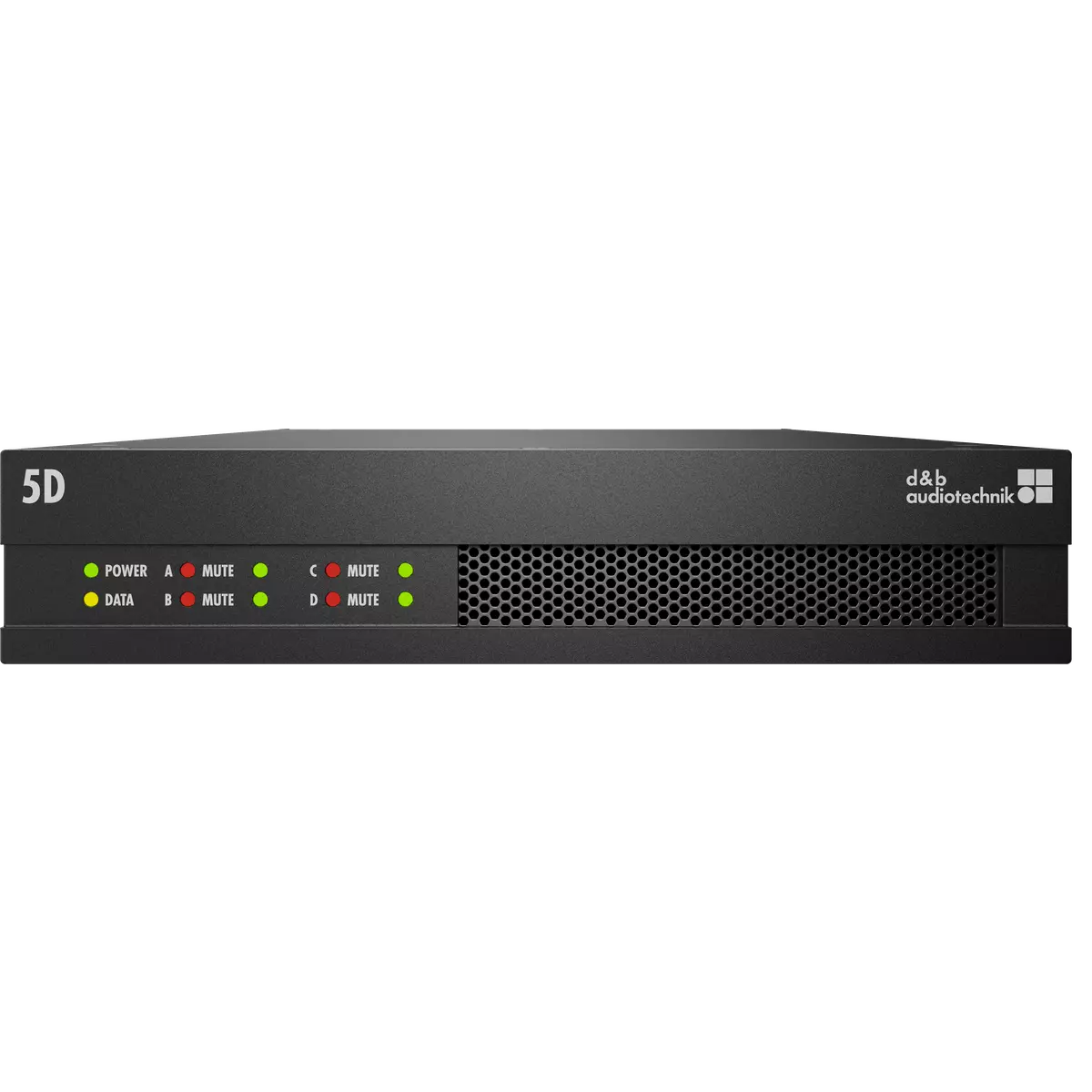

此款擴大機產品的使用者介麵包括功率、數據LED 燈以及關於各通道訊號、增益衰減、超載和靜音狀態的資訊。

強大的訊號處理進一步提升了板載功能的功能等級。其中包括一系列特定於音響的濾波器功能，以及便於系統調諧的使用者可定義8 段EQ。延遲功能最長可延遲300 毫秒。功放的DSP 單元的固定延遲是1.1 毫秒。

此款擴大機支援多達8 個輸入通道，並透過Euroblock 接頭提供4 個類比輸入，這些接頭也可用作輸出鏈路和4 個Dante 通道。每個輸入通道都可以路由到任何輸出通道。

此款擴大機採用主動功率因數校正(PFC)的寬範圍開關模式電源，產生乾淨的電流消耗，並確保在電源條件不理想的情況下實現穩定、高效的性能。

提供四個GPI 插腳作為額外的數位控制線路。提供了額外的FAULT 觸點，可遠端顯示一般設備錯誤。

使用d&b ArrayCalc 模擬軟體和R1 遠端控制軟體實現遠端控制和全系統整合。 5D 數位擴大機透過RJ 45 接頭提供兩個乙太網路連接埠(1 Gbits/100 Mbits) ，實現Dante 和OCA/AES70 協定功能。

延遲模擬/Dante 輸入

1.1 毫秒 / < 3 毫秒

配置

E-系列、xS-、xC-、T-；線性設置系列部分音箱系列系列

頻率發生器

粉紅噪音或正弦波 10 Hz – 20 kHz

控制器與指示燈（Display）

Display

控制器與指示燈（LED ）指示燈

LED 指示燈

GPI

1 x 6 針 Euroblock 3.5 毫米公插腳

以太網，Dante 輸入

2 x RJ 45，1 Gbit / 100 Mbit

輸入/連結模擬 (A1-A4)

2 x 6 針 euroblock 公插腳，3.5 毫米

音箱輸出 A/B/C/D

2 x 4 針 Euroblock 5.08 母插腳

電源接頭

IEC

FAULT

1 x 3 針 Euroblock 3.5 毫米公插腳

類型

有源功率因數校正功能的寬範圍開關電源 (PFC)

電源額定電壓

100 – 240 V，50 – 60 Hz

尺寸（高 x 寬 x 厚）

1 RU x 9.5" x 435 毫米 / 17.1"

重量

4.6 千克 / 10 lb
